SA大输出孔减速机样式有哪些种类
SA系列减速机(通常指SAF/SAZ等平行轴-斜齿轮减速机)的输出孔(即轴孔)样式非常关键，它决定了减速机与工作机(如皮带轮、链轮、联轴器等)的连接方式。
SA系列减速机的输出孔样式主要可以分为以下几大类，每一类下又有不同的具体形式和标准。

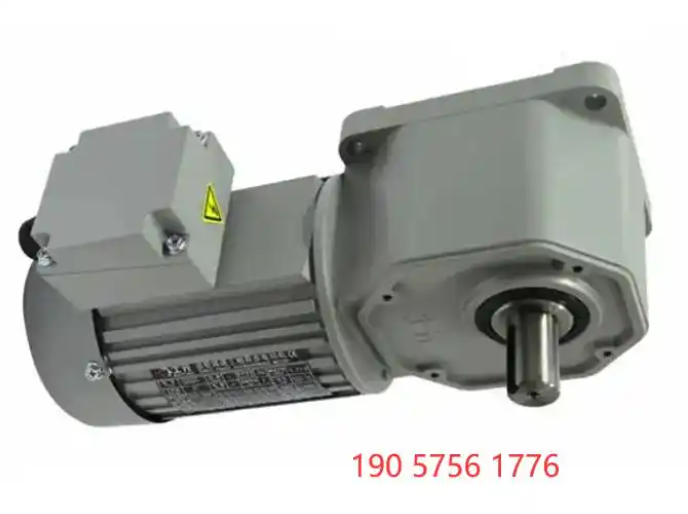

一、 实心轴(Solid Shaft)
这是最常用、最基础的样式。轴为实心材料，通过键连接来传递扭矩。
特点 ：结构简单，承载能力强，成本相对较低。
连接方式 ：主要依靠平键 。轴上通常带有一个键槽，有时为了便于安装，轴端会有导向锥度。
适用场景 ：绝大多数通用工业场合，如输送带、搅拌机、风机、水泵等。
细分类型 ：
圆柱形实心轴 ：标准形式。
带轴伸扁平方形（Shaft End Flattened） ：在轴伸末端加工出两个平行平面，方便使用扳手等工具固定螺母，或用于需要防止轴转动的场合。

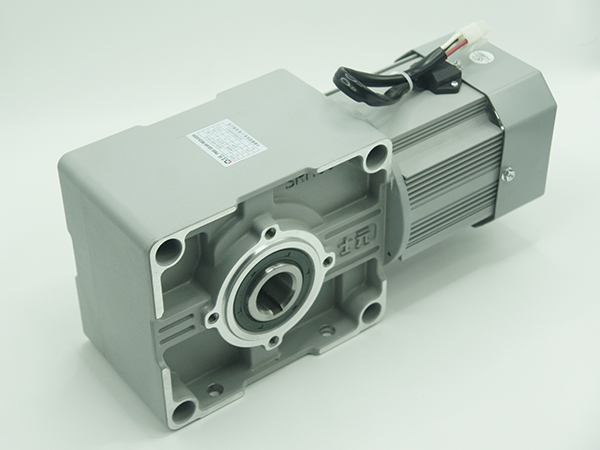

二、 空心轴(Hollow Shaft)
轴为中空结构，工作机的轴可以直接插入减速机的空心轴中。
特点 ：安装方便，可以省去联轴器，结构紧凑。需要锁紧盘 来抱紧工作机的轴。
连接方式 ：核心部件是锁紧盘 。通过拧紧锁紧盘上的螺栓，使其收缩，从而产生巨大的抱紧力，将减速机空心轴和工作机轴牢固地连接在一起。
适用场景 ：需要快速安装、对中要求稍宽松或空间受限的设备，如皮带输送机头部驱动、滚筒驱动等。
优势 ：简化了安装结构，降低了安装精度要求。
三、 花键轴(Spline Shaft)
轴的外表面加工有纵向的键齿(花键)，与具有内花键的套筒或工作机直接啮合。
特点 ：承载扭矩大，连接对中性好，可承受较大的径向力，允许有少量相对位移。分为渐开线花键 和矩形花键 ，其中渐开线花键更为常见。
连接方式 ：通过花键啮合传递扭矩。
适用场景 ：重载、有冲击载荷、对定位精度有要求的场合，如轧钢设备、矿山机械、重型提升设备等。
优势 ：比单键连接能传递更大的扭矩，疲劳强度高。
四、 收缩盘连接(Shrink Disc Connection)
这是一种特殊的、用于空心轴的高性能连接方式。
特点 ：它也是一种空心轴形式，但使用收缩盘 而非普通的锁紧盘。收缩盘能提供更大、更均匀的抱紧力，连接刚性好，无背隙。
连接方式 ：通过液压或力矩扳手按规定力矩和顺序拧紧收缩盘上的螺栓，使其产生强大的径向收缩力。
适用场景 ：对连接刚性和精度要求极高的场合，如高速主轴、精密卷取设备、伺服应用等。常用于与伺服电机直连的减速机(如一些厂家生产的SAF...S系列)。
优势 ：连接刚性极佳，定位精度高，无反向间隙。
五、 特殊轴端形式
除了轴本身的样式，轴端也可以有特殊设计：
带螺孔 ：在实心轴的轴端加工螺纹孔，用于安装拉紧螺栓或固定其他附件。
带法兰 ：在轴伸端部安装一个法兰盘，用于直接连接设备。
如何选择？
1.考虑负载和扭矩 ：重载、有冲击选花键轴或大尺寸实心轴。
2.考虑安装空间和对中 ：空间紧凑或对中困难选空心轴。
3.考虑精度和刚性 ：高精度、无背隙要求选带收缩盘的空心轴或花键轴。
4.考虑成本 ：实心轴最经济，特殊形式(如收缩盘)成本较高。
5.参考设备接口 ：与现有设备或标准件匹配。
重要提示 ：在具体选型时，请务必参考减速机制造商(如SEW-EURODRIVE、Flender、Nord等)提供的详细产品样本或技术手册，其中会明确列出每种输出孔样式的尺寸、公差、额定扭矩和安装说明。不同品牌的SA系列在具体规格上可能会有差异。
