90°输出减速机种类有哪些，士元直角减速机有几种
90°输出减速机(直角减速机)种类
90°输出减速机，也叫直角减速机 / 直交轴减速机 ，核心特征是输入轴与输出轴垂直相交成90°（L型布局） ，能在不改变电机方向的前提下改变动力方向，特别适合空间受限、需要转角传动的设备。按内部齿轮结构主要分为以下几类 ：
一、按齿轮传动形式分类
类型核心结构效率自锁特点典型应用
锥齿轮/伞齿轮式 直齿/螺旋锥齿轮85%~96%无结构简单、成本低，可正反转输送机、通风设备、轻型传动

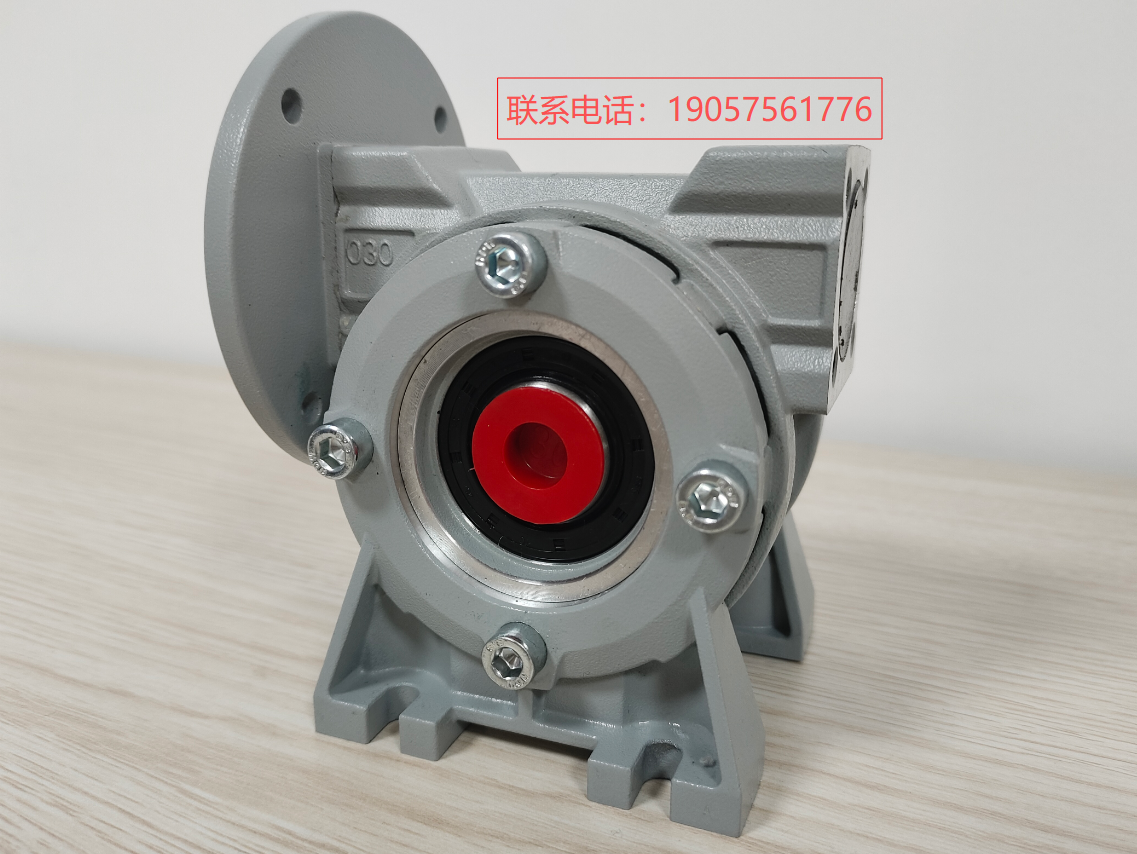

蜗轮蜗杆式 蜗杆+蜗轮啮合60%~85%有 (反向自锁)单级速比大(10~100)、发热大升降机、闸门、卷帘、起重
准双曲面齿轮式 偏置曲面齿轮副92%~96%无啮合平稳、噪音低、效率高于蜗轮AGV、物流、伺服、精密自动化
直角行星式 行星机构+螺旋伞齿轮90%~95%无精度高、刚性大、体积小、成本高机器人关节、数控机床、伺服
补充细分
按轴布局 ：正交型(轴线交点重合，如锥齿轮/准双曲面)、偏斜型(轴线偏移，如蜗轮蜗杆)
按输出轴形式 ：直角实心轴、直角中空轴(空心轴，可穿线/管路)、直角双出轴、左法兰右出轴等
二、选型速记口诀
90°直角、大功率连续 → 锥齿轮/K系列
需自锁、低速重载、低成本 → 蜗轮蜗杆(NMRV)
精密伺服、小体积大扭矩 → 直角行星
兼顾效率与紧凑 → 准双曲面 (当前主流升级方案)
士元(SHIYUAN)直角减速机有几种
士元是源自台湾 的直角电机品牌(苏州迈传精密传动生产供货，上海/嘉兴/苏州有基地)，可替代日精(NISSEI)、住友等进口直角减速机 。其直角/直交轴减速机主要有 两大主力系列 + 一个小型衍生系列 ：
系列类型功率范围减速比扭矩特点

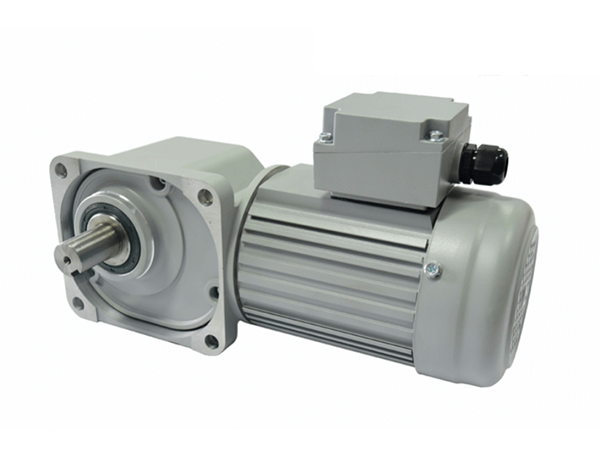

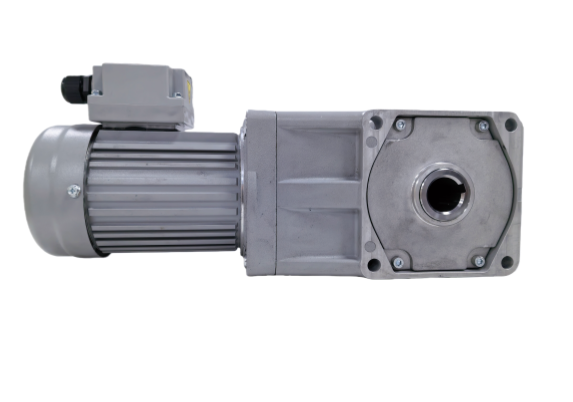

SGF 系列 偏心轴直角减速机(中小型主力)100W–3.7kW5–720—准双曲面斜齿轮，单相220V/三相380V，实心/空心轴

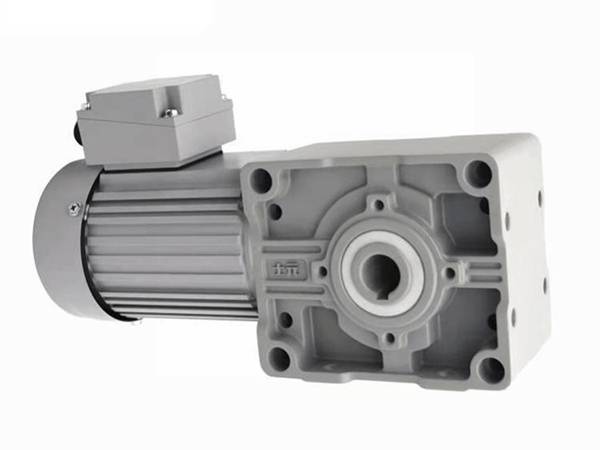

SRH 系列 同心轴直角减速机(重载型)0.18–7.5kW5–240最高 52000 N·m硬齿面准双曲面齿轮副，规格 SRH25/30/35/45
SGFM 系列 小型直角减速机(可配任意电机)15W–4000W5–1800—直连IEC标准马达，实心/中空轴
型号解读(以 SGF 为例)
如 SGF-30-H-L-400-15-S-B-G1-T ：
SGF ：系列|30 ：轴径|H ：轴类型(H空心/S实心/T双出轴/R双面法兰)
L ：出轴方向(L向左/R向右/T左右)|400 ：功率400W|15 ：减速比
S ：电压|B ：带刹车|G1/T ：接线盒位置/入线口
士元直角减速机主要优点
效率 92%~96% ，比蜗轮蜗杆高约30%，连续运行温升小
运行噪音低(≤58dB，部分优化至50dB)
一体铝合金箱体、免维护、可任意角度安装
支持实心轴/中空轴/双出轴，可配变频、刹车、防爆、防水电机
可替代日精、住友同级进口机型，价格更低。
