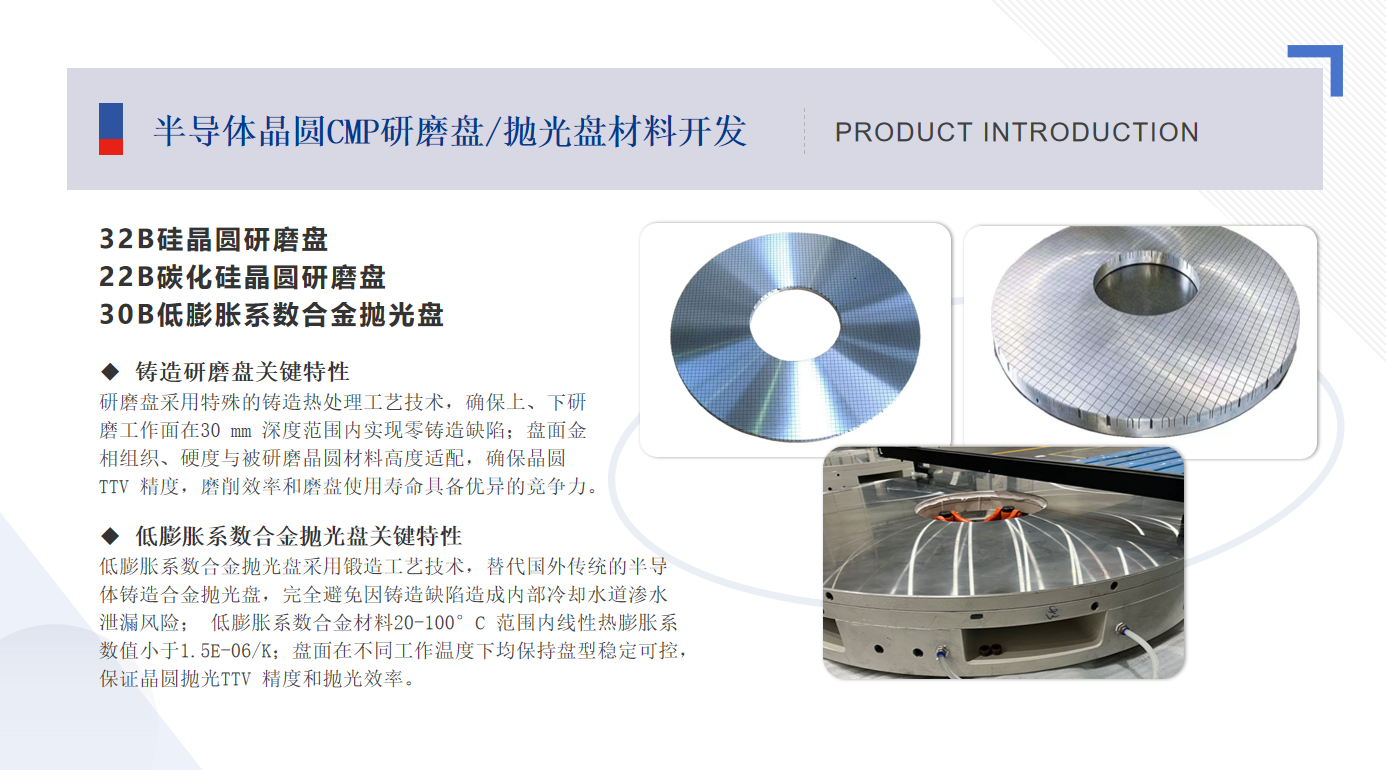

半导体晶圆CMP研磨盘/抛光盘材料开发

32B硅晶圆研磨盘

22B碳化硅晶圆研磨盘

30B低膨胀系数合金抛光盘


半导体晶圆CMP研磨盘/抛光盘材料开发
半导体晶圆CMP研磨盘/抛光盘材料开发
半导体晶圆CMP研磨盘/抛光盘材料开发
立即咨询

联系热线

190-5756-1776

产品介绍

性能特点

32B硅晶圆研磨盘

22B碳化硅晶圆研磨盘

30B低膨胀系数合金抛光盘

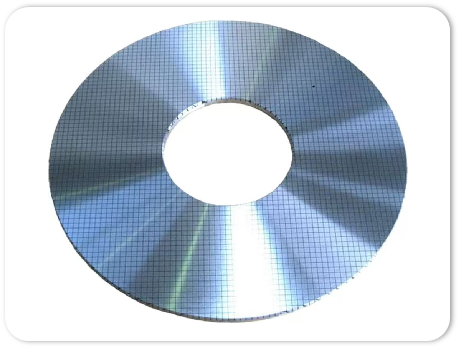

◆ 铸造研磨盘关键特性

研磨盘采用特殊的铸造热处理工艺技术,确保上、下研磨工作面在30 mm 深度范围内实现零铸造缺陷;盘面金相组织、硬度与被研磨晶圆材料高度适配,确保晶圆TTV
精度,磨削效率和磨盘使用寿命具备优异的竞争力。

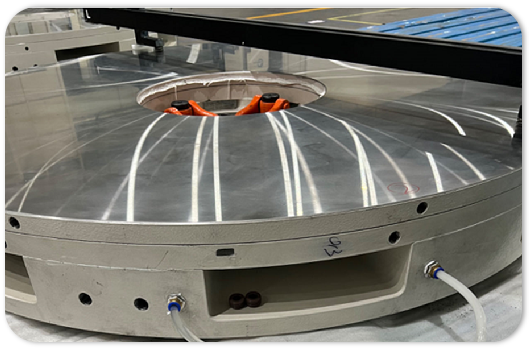

◆ 低膨胀系数合金抛光盘关键特性

低膨胀系数合金抛光盘采用锻造工艺技术,替代国外传统的半导体铸造合金抛光盘,完全避免因铸造缺陷造成内部冷却水道渗水泄漏风险;
低膨胀系数合金材料20-100°C 范围内线性热膨胀系数值小于1.5E-06/K;盘面在不同工作温度下均保持盘型稳定可控,保证晶圆抛光TTV
精度和抛光效率。


选型参数


产品图纸

半导体晶圆CMP研磨盘/抛光盘材料开发半导体零部件图纸
